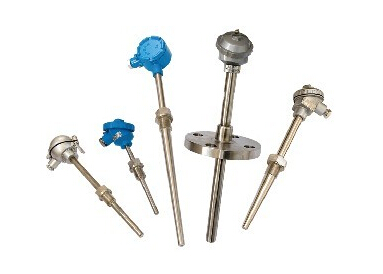

隔爆热电阻

发布日期：2016-04-26 浏览次数：0次

工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、蒸气，如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生产的隔爆铂电阻产品适用在d ii bt4~d ii ct6 温度组别区间内具有爆炸性气体危险的场所内. 本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合 zby301-85工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求 gb3836.1-83 、 gb3836.2-83 标准。

◆主要技术指标

量程规格

型号	分度号	测温范围℃	精度等级	允许偏差△ t ℃
wzp wzp 2 wzpk wzpk 2	pt100	-200~500	a 级	±（0.15+0.002\|t\|）
wzp wzp 2 wzpk wzpk 2	pt100	-200~500	b 级	±（0.30+0.005\|t\|）

注：“ t ”为感温元件实测温度******值，双支铂电阻只供应 b 级

热电阻允许通过电流

通过铂电阻的测量电流******不超过 5ma 。

防爆类型和级组

防爆级组： d ii bt4 或 d ii ct4 ； d ii bt6 或 d ii ct6

外壳防护等级： ip54

原理结构

隔爆热电阻和装配式热电阻的结构、原理基本相同，所区别的是，隔爆产品的接线盒（外壳

）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁

厚和机械强度，橡胶密封圈的热稳定性符合国家防爆标准。所以，当接线盒内部的爆炸性混合气

体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。

由于产品采用上述防爆特殊结构，使产品完全符合使用在 d ii bt4 至 d ii ct6 防爆温度

组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。

电气设备的类别、级别和温度组别说明：

电气设备分为二类： i 类——煤矿井下用电气设备；

ii 类——工厂用电气设备

防爆等级

隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物******安全间隙分为 a 、 b 、 c 三级。

温度组别

隔爆热带内阻的温度组别按其外露部分最高表面温度分为 t1~t6 六组。

隔爆热电阻的种类和规格

类别	型号	分度号	温度范围℃	保护管材料	热响应时间 t0.5s	公称压力 mpa	结构特征	规格		防爆等级
								总长 l （ mm ）	插深 l （ mm ）
铂热电阻	wzp-24sa	pt100	-200~500	1cr18ni9ti 不锈钢或0cr18ni12m02ti	≤ 90	10	隔爆接线盒固定螺纹安装 m27＊2 隔爆接线盒固定法兰安装	250 350 400 450 550 650 900 1150	100 200 250 300 400 500 750 1000	d iibt4 d ii bt6 或d ii ct4d ii ct6
	wzp2-24sa
	wzp-44sa					6.4
	wzp2-44sa
	wzp -64s wzp2			1cr18ni9ti		30	锥形保护管 m33＊2	250 350 450	100 200 300

隔爆铠装热电阻的种类和规格

类别	型号	分度号	温度范围℃	保护管直径d（mm）	热响应时间 t0.5s	公称压力 mpa	结构特征	规格		防爆等级
								总长l（mm）	插深l （mm）
铂热电阻	wzpk-24 wzpk2-24	pt100	-200-500	φ 6 或 φ 5	≤ 12 ≤ 8	10	隔爆接线盒固定螺纹安装 m27＊2	300 350 450 550 650 900 1150	150 200 300 400 500 750 1000	d iibt4 d iibt6 或 d iict4 d iict6
	wzpk-44wzpk2-44					6.4	隔爆接线盒固定法兰安装
