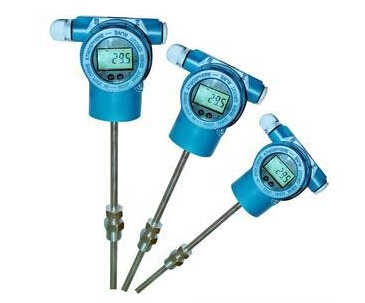

化工厂专用一体化现场显示变送器

发布日期：2016-04-26 浏览次数：0次

产品概述特点

SBW显示变送一体化温度变送器具有普通一体化温度变送器的基本功能，它将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，除输出与温度成线性的4-20mA信号之外，同时具有现场指示或显示功能。

SBW一体化温度变送器具有坚固美观的外壳，双层结构，3位半LCD或LED显示，也可选0-100%指针指示，内部电路采用大规模集成电路、信号稳定，显示清晰，对现场校表、巡表十分方便。本仪表分普通型、隔爆型两种。

特点：

l信号准确、可远传（******1000米）

l精度高、抗干扰、长期稳定性好、免维护

l变送器可以现场显示测量

l量程：-200℃～1600℃；常规精度：± 0.25%

技术参数

工作原理：

温度传感器受温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，送出与量程相对应的4-20mA电流信号。

技术指标：

项目	技术指标
热电阻测温范围	-200～450℃；-50～150℃
热电偶测温范围	0℃-1200℃； 0℃-800℃； 0℃-1600℃0℃-1600℃
测量精度	<热电阻>±0.25%； ± 0.5%； <热电偶> ± 0.75%
输出信号温漂	4-20mA ±0.025%/℃
时漂	每年小于±0.5%
环境温度	-10～85℃
供电电压	24VDC±10%
负载能力	0-500Ω
显示范围	-1999～1999
防护等级	IP65
隔爆等级	dIIBT4
保护管材质	1Cr18Ni9Ti或陶瓷或钢玉管

使用与校准：

DC24V电源通过屏蔽电缆给变送器供电，“V+”接24VDC的正极，“V-”接负极，这两根线同时输出4-20mA标准信号，用来串接负载。“Z”为零点调整电位器，“S”为满度调整电位器。所有电位器在出厂以前按用户要求已经校好。使用中，因线阻、环境温度等因素影响而产生误差时，只需微调零点电位器“Z”即可校正。
