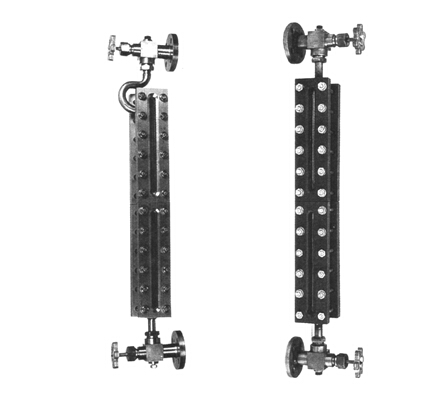

玻璃板液位计

发布日期：2016-04-26 浏览次数：0次

玻璃板液位计采用高强度、高温耐热玻璃以及优质材料而制成。并具有较强的抗震和耐冲击性能，广泛用于石油、化工、天然气工程等工业生产中高温、高压介质中的液位显示。
◆结构原理:
根据边通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读得液位实际高度。
仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。在仪表上下阀内装有安全钢球，当玻璃板因意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，在自动密封作用.

二、玻璃板液位计技术参数：
1.测量范围(安装中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
2.工作压力：≤1.6MPa
3.材质：碳钢、不锈钢
4.工作温度：≤200℃
5.连接法兰标准：HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。
7.伴热蒸汽压力：≤0.6MPa
8.蒸汽夹套接头：G1/2"外螺纹
9.钢球自封压力：≥0.2Mpa
三、玻璃液位计订货须知:
1.型号名称
2.规格(中心距L)
3.材质(普通钢或不锈钢)
4.安装形式：法兰规格
