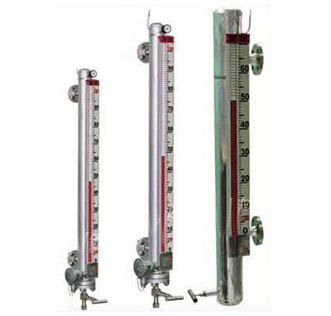

侧装式磁翻板液位计

发布日期：2016-04-26 浏览次数：0次

1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的******磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

用户自备法兰

安装形式	主体材质	公称直径	公称压力	D	D1	D2	n	d	f	b
侧装	不锈钢	20	4.0	105	75	56	4	14	2	16
侧装	ABS	20	10	105	75	56	4	14	2	16
顶装	不锈钢	200	2.5	360	310	274	12	26	3	32
顶装	ABS	200	0.6	320	280	274	8	8	3	32

主要技术指标

安装形式内容		侧装式	顶装式
安装间距 (测量范围)	不锈钢	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		＞0。6g/c	＞0.76g/c
法兰连接	不锈钢	法兰20-40(DN20 PN1.0-4.0) (GB9119-88)	法兰200-25(DN200 PN1.6) (GB9119-88)
	ABS	法兰20-10(DN20 PN1.0) (GB9119-88)	法兰200-6(DN200 PN0.6) (GB9119-88)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4/s)
上、下限开关输出		1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型
电远传、连续显示		1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：0～10mA输出，220V AC电源 4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型
