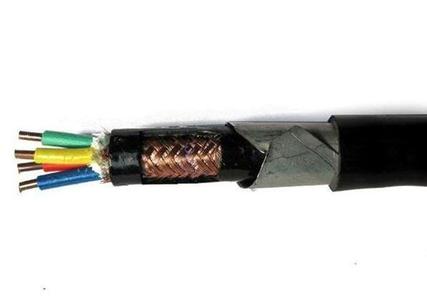

铠装屏蔽计算机电缆

发布日期：2016-04-26 浏览次数：0次

1、计算机用屏蔽电缆又称DCS用电缆：适用于电子计算机网络及控制系统，抗干扰性能要求较高的检测装置和仪器仪表连接。
2、本安计算机屏蔽电缆又称本安DCS用电缆：适用于石油、化工、电力、煤气工程、矿山等存在爆炸危险的场合以及其它防爆安全要求较高的场合，传输自动控制信号。该电缆是具有低电容、低电感集散型的仪表信号电缆，因此简称本安型DCS电缆，具有优异的屏蔽性和抗干扰性，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。

■

执行标准： Q/TK.J.04.030-2004参照英国BS5308标准

■

使用特性：

1、交流额定电压U0/U：300/500V；
2、电缆导体长期允许最高工作温度：
聚氯乙烯绝缘分70℃、105℃两种；聚乙烯绝缘为70℃；交联聚乙烯绝缘为90℃（绝缘交联类型可分为硅烷交联和辐照交联）
3、******环境温度：固定敷设-40℃，非固定敷设-15℃，安装敷设时环境温度不低于0℃
4、电缆允许最小弯曲半径：金属带绕包屏蔽或钢丝、钢带铠装电缆不小于电缆外径的12倍，非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。
5、电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
6、为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
7、屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对与屏蔽对之间出现电位差时，不会影响信号的传输质量。

■

电缆型号、名称：

序	型号	电缆名称
基本型计算机电缆及计算机软电缆
1	DJYVP	聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽计算机电缆
2	DJYVPR	聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽计算机软电缆
3	DJYPV	聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽计算机电缆
4	DJYPVR	聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽计算机软电缆
5	DJYPVP	聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏计算机电缆
6	DJYPVPR	聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏计算机软电缆
7	DJYVP2	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽计算机电缆
8	DJYVP2R	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽计算机软电缆
9	DJYP2V	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽计算机电缆
10	DJYP2VR	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽计算机软电缆
11	DJYP2VP2	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏计算机电缆
12	DJYP2VP2R	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏计算机软电缆
13	DJYVP3	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽计算机电缆
14	DJYVP3R	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽计算机软电缆
15	DJYP3V	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽计算机电缆
16	DJYP3VR	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽计算机软电缆
17	DJYP3VP3	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏计算机电缆
18	DJYP3VP3R	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏计算机软电缆
钢带铠装计算机电缆
19	DJYVP22	聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽钢带铠装计算机电缆
20	DJYPV22	聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽钢带铠装计算机电缆
21	DJYPVP22	聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏钢带铠装计算机电缆
22	DJYVP2-22	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽钢带铠装计算机电缆
23	DJYP2V22	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽钢带铠装计算机电缆
24	DJYP2VP2-22	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏钢带铠装计算机电缆
25	DJYVP3-22	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽钢带铠装计算机电缆
26	DJYP3V22	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽钢带铠装计算机电缆
27	DJYP3VP3-22	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏钢带铠装计算机电缆
钢丝铠装计算机电缆
28	DJYVP32	聚乙烯绝缘聚氯乙烯护套铜线编织总屏蔽钢丝铠装计算机电缆
29	DJYPV32	聚乙烯绝缘聚氯乙烯护套铜线编织分屏蔽钢丝铠装计算机电缆
30	DJYPVP32	聚乙烯绝缘聚氯乙烯护套铜线编织分屏总屏钢丝铠装计算机电缆
31	DJYVP2-32	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包总屏蔽钢丝铠装计算机电缆
32	DJYP2V32	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽钢丝铠装计算机电缆
33	DJYP2VP2-32	聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏总屏钢丝铠装计算机电缆
34	DJYVP3-32	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包总屏蔽钢丝铠装计算机电缆
35	DJYP3V32	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽钢丝铠装计算机电缆
36	DJYP3VP3-32	聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏钢丝铠装计算机电缆

■

规格范围：

对数：1-24对
每对芯数：二芯（称二线组），三芯（称三线组）
导体截面：0.5、0.75、1.0、1.5、2.5

■

技术参数：

1、20℃导体直流电阻及导体结构

标称截面（mm2）	导体结构（根数/单丝直径mm）			20℃直流电阻≤（Ω/km）
标称截面（mm2）	A类	B类	R类	A、B类	R类
0.5	1/0.8	7/0.3	16/0.2	≤36.0	≤39.0
0. 75	1/0.97	7/0.37	24/0.2	≤24.5	≤26.0
1.0	1/1.13	7/0.43	32/0.2	≤18.1	≤19.5
1.5	1/1.38	7/0.52	30/0.25	≤12.1	≤13.3
2.5	1/1.78	7/0.68	49/0.25	≤7.41	≤7.98

2、20℃绝缘电阻

性能项目	PVC绝缘	PE、XLPE绝缘
20℃时绝缘电阻MΩ.KM	≥25	≥500

3、电缆应经受工频交流电压试验：2000V/1min绝缘不发生击穿，试验温度为环境温度。
